小型分级齿辊机介绍
小型分级齿辊机是一种全新概念的分级破碎设备，它完全不同于传统的齿辊式破碎机靠撞击和挤压来破碎物料，而是使用剪切和拉伸的共同作用来实现物料的破碎。由于采用了低转速、特殊齿形，物料的过粉碎和超粒均较少。小型分级齿辊机具有广阔的发展前景。破碎齿是分级齿辊机的组成部分。原料的选择是否令人满意，关系到破碎机的生产效率。因此，必须满意地选择断裂的牙齿。分级齿辊机破碎齿材料的选择。由于断齿的全铸造退火，机械断齿具有良好的耐磨性和低温调质韧性，低碳及合金元素含量低，热处理淬火时无淬火裂纹。目前，高锰钢和合金钢是滚齿加工的主要材料。

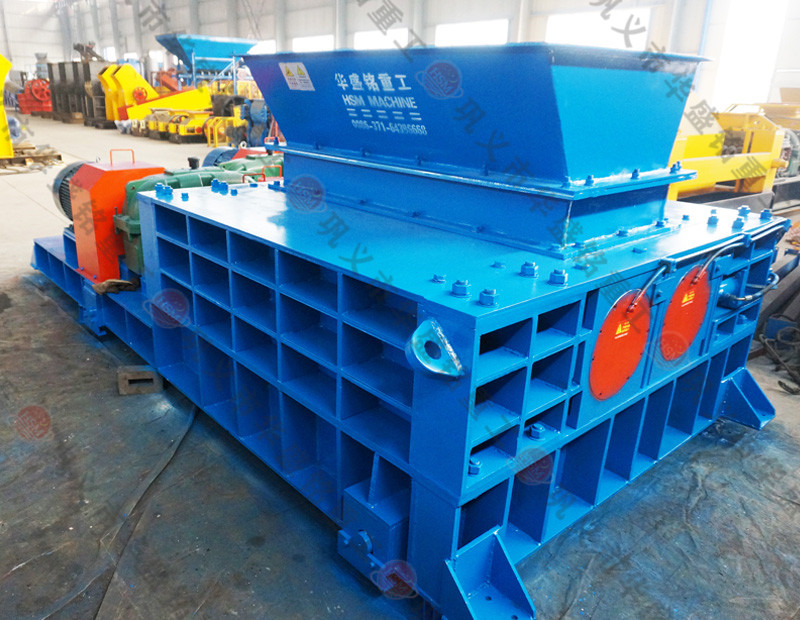

图片实拍
工作原理
小型分级齿辊机当物料落入分级破碎机双辊之间时，带有螺旋齿牙或刀形齿板首先将物料筛分，小于排料粒度的颗粒直接通过而不需要破碎，进入排料溜槽，在垂直应力或剪切力的共同作用下，大块物料受齿辊齿牙的劈裂、剪切，拉伸被破碎，从排料口排出
性能优势
1.结构紧凑、运行灵活、噪音小
2.用液力偶合器与安全联轴器双重过载
3.齿盘螺旋排列，耐磨性能好，寿命长
4.整机高度低，适用空间狭小工作环境
5.用自动供油系统，延长轴承使用寿命

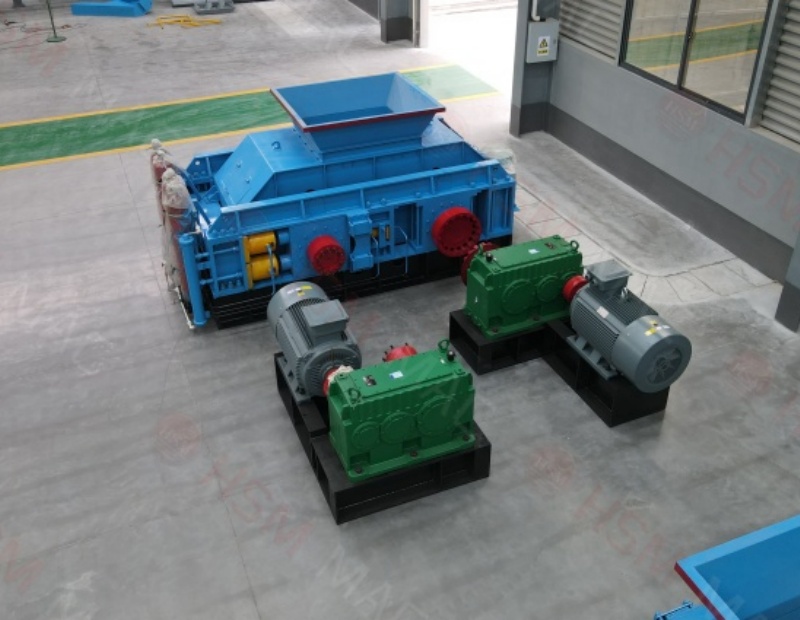

发货现场
技术参数
规格型号 |
2PLF5070 |
2PLF50140 |
2PLF20700 |
齿辊中心距（mm）
|
500
|
入料口尺寸（长x宽 mm）
|
670x1130
|
1340x1130
|
2010x1130
|
破碎强度（Mpa）
|
≤160
|
入料粒度（mm）
| ≤300（允许少量到400） |
排料粒度（mm）
|
≤50-800
|
处理量（t/h）
|
100-180
|
180-320
|
260-500
|
电机功率（kw）
|
45-55
|
75-110
|
110-160
|
电机电压（v）
|
380/660
|
外型尺寸（长x宽x高mm）
|
3298x1770x1060
|
4340x1770x1060
|
5316x1770x1060
|
设备重量（kg）
|
9100
|
11300
|
16500
|
