强力分级齿辊破碎机介绍
强力分级齿辊破碎机由两台电动机将动力经减速器减速后分别驱动两平行安装的齿辊相向旋转,当物料落入分级破碎机双辊之间时,带有螺旋齿牙或刀形齿板首先将物 料筛分,小于排料粒度的颗粒直接通过而不需要破碎,进入排料溜槽,在垂直应力或剪切力的共同作用下,大块物料受齿辊齿牙的劈裂、剪切,拉伸被破碎,从排料 口排出。齿盖和断齿是低合金钢。破碎高莫氏硬度煤和露天煤矿时,工作条件相对较差,破碎齿形成高锰钢。噪声低,结构简单,维修方便的优点,生产率高,被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。

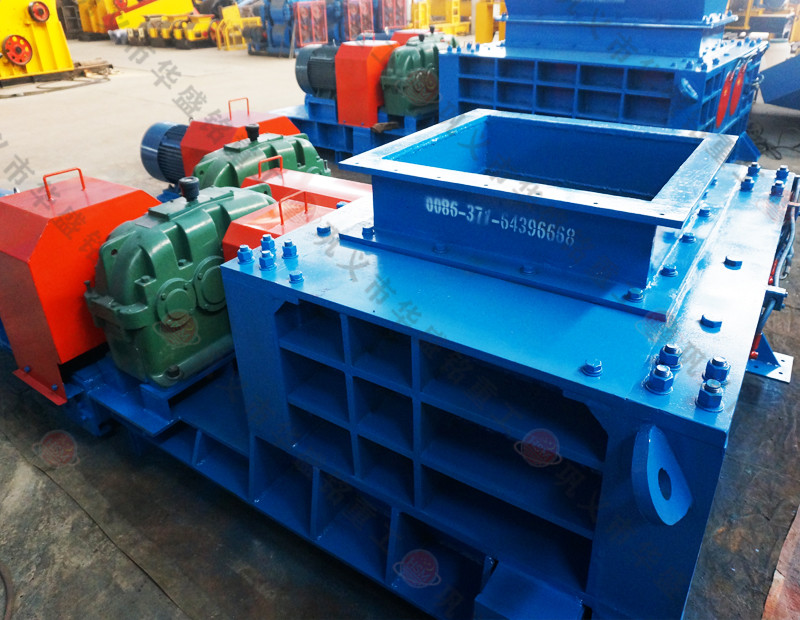

图片实拍
工作原理
强力分级齿辊破碎机当物料落入分级破碎机双辊之间时,带有螺旋齿牙或刀形齿板首先将物料筛分,小于排料粒度的颗粒直接通过而不需要破碎,进入排料溜槽,在垂直应力或剪切力的共同作用下,大块物料受齿辊齿牙的劈裂、剪切,拉伸被破碎,从排料口排出
性能优势
1.结构紧凑、运行灵活、噪音小
2.用液力偶合器与安全联轴器双重过载
3.齿盘螺旋排列,耐磨性能好,寿命长
4.整机高度低,适用空间狭小工作环境
5.用自动供油系统,延长轴承使用寿命
发货现场
技术参数
规格型号 |
2PLF5070 |
2PLF50140 |
2PLF20700 |
齿辊中心距(mm)
| 500
|
入料口尺寸(长x宽 mm)
| 670x1130
| 1340x1130
| 2010x1130
|
破碎强度(Mpa)
| ≤160
|
入料粒度(mm)
| ≤300(允许少量到400) |
排料粒度(mm)
| ≤50-800
|
处理量(t/h)
| 100-180
| 180-320
| 260-500
|
电机功率(kw)
| 45-55
| 75-110
| 110-160
|
电机电压(v)
| 380/660
|
外型尺寸(长x宽x高mm)
| 3298x1770x1060
| 4340x1770x1060
| 5316x1770x1060
|
设备重量(kg)
| 9100
| 11300
| 16500
|
